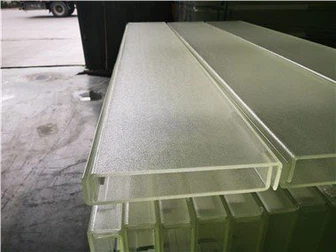

Coefficient d'ombrage du verre en forme de U
Comme son nom l'indique, c'est la capacité du verre à bloquer ou à résister à l'énergie solaire. En anglais, Shading Coefficient est abrégé en Sc. Dans le GB/T2680 de mon pays, on l'appelle le coefficient d'ombrage, abrégé en Se. Le rapport entre le rayonnement solaire et le verre plat transparent.
Plus le coefficient d'ombrage est petit, meilleures sont les performances d'empêcher la lumière du soleil et la chaleur de se projeter à l'intérieur. Comme les exigences d'économie d'énergie dans les bâtiments deviennent de plus en plus élevées, en termes de verre architectural, la chose la plus importante est le coefficient d'ombrage (ombrage) Sc (ou Se) et la valeur du coefficient de transfert de chaleur K (ou valeur U).

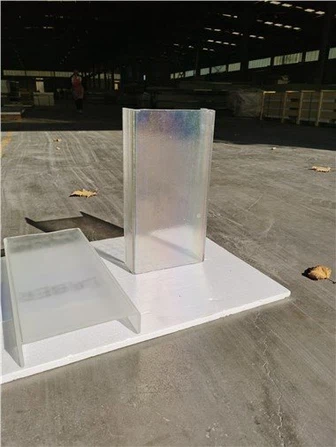

Le coefficient d'ombrage du verre ordinaire est relativement élevé, ?s est d'environ 0.9, il est donc nécessaire d'effectuer un traitement de revêtement de surface sur le verre, tel que le verre réfléchissant la chaleur, le verre à faible émissivité, etc. Il est possible de réduire le système d'ombrage, je ne le décrirai donc pas ici.
Il y a plusieurs concepts à noter concernant le coefficient d'ombrage : le coefficient d'ombrage inclut non seulement la lumière du soleil (le spectre de 300 nm-2500nm pénètre le verre dans la pièce), mais inclut également l'énergie du transfert de chaleur secondaire du verre. Par exemple , la transmission directe de la lumière solaire d'un morceau de verre brun est de 50 %, tandis que la transmission totale de la lumière solaire est de 63 %, de sorte que les 13 % supplémentaires correspondent au rayonnement secondaire absorbé par le verre.
Deuxièmement, le coefficient d'ombrage d'un certain verre est 0.5. On ne peut pas considérer que le verre peut laisser entrer 50 % de la chaleur du soleil dans la pièce. Il faut comprendre que la chaleur du soleil que le verre peut transmettre représente 50 % de la chaleur transmise par le verre blanc standard de 3 mm.
Le troisième concerne le rapport de cap. Nous appelons la valeur de la transmission solaire du verre blanc standard de 3 mm le rapport de cap. La valeur dans mon pays est 0.889, tandis que la valeur internationale est 0.87. Il semble que cette différence ne soit pas très grande, mais par rapport à Il devrait y avoir un consensus lorsque des projets de construction étrangers sont impliqués. Exemple Calcul du coefficient d'ombrage Sc=coefficient de gain de chaleur solaire (SHGC) / ratio de cap. Lorsque le SHGC est 0.818, la fréquence nationale du carburant {valeur est 0.92, tandis que le calcul étranger ? {le résultat est 0.94.
Il est également nécessaire de comprendre le coefficient de gain de chaleur solaire SHGC : (également connu sous le nom de transmission solaire totale, facteur de gain de chaleur, valeur g). Cela signifie que dans les mêmes conditions, l'énergie du rayonnement solaire pénètre dans la pièce à travers le verre. L'ouverture de la même taille mais aucune vitre ne pénètre dans la pièce. Le ratio de l'énergie solaire et de la chaleur a cette solution? Nous pouvons comprendre Le facteur d'ombrage est défini.
